Новая система детектирования и локации (NSDL)

Система NSDL предназначена для организации автоматического мониторинга сейсмической активности какого-либо региона с помощью произвольной сети сейсмостанций или отдельных сейсмостанций.

Под отдельной сейсмостанцией понимается произвольный набор сейсмодатчиков, как трех, так и однокомпонентных, возможно, разнесенных в пространстве на некоторой местности, которая в географических масштабах может рассматриваться как одна точка. Таким образом, в данное понятие входят как трехкомпонентные станции, так и сейсмические группы произвольной конфигурации. Система способна работать с практически любой комбинацией датчиков.

Систему можно разделить на две большие функциональные группы. Первая из них включает детектор и локатор региональных (расстояние между станцией и источником не более 3000 км) сейсмических событий по отдельным станциям NSS и некоторые дополнительные программы. Программа NSS способна просматривать данные одиночных сейсмостанций (как в почти реальном времени, так и постфактум), находить в них сейсмические события, предварительно их лоцировать, сохранять записи этих событий в отдельные файлы, а параметры событий – в бюллетени и базу данных.

Первая часть системы генерирует также вспомогательные файлы, содержащие информацию о найденных событиях и обо всех обнаруженных приходах сейсмических волн на станции. Эти файлы поступают во вторую часть системы – ассоциатор NAS. Ассоциатор обобщает данные нескольких сейсмостанций, более точно лоцирует найденные события, по возможности отбраковывает ложные срабатывания детектора и сохраняет результаты в виде базы данных и бюллетеня.

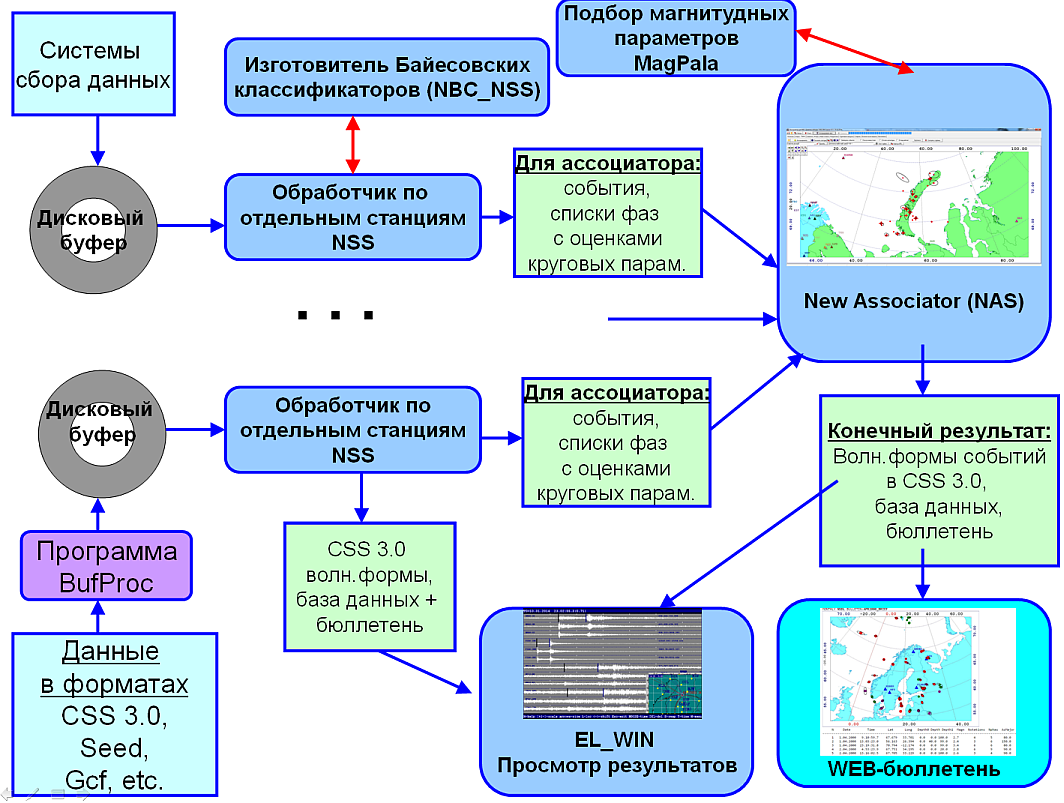

Функциональная схема системы

Поступающие из различных источников данные попадают в дисковые кольцевые буферы формата UniDL (формат, разработанный в Кольском филиале для временного хранения данных). При этом один дисковый буфер соответствует одной одиночной сейсмостанции. Каждый буфер обрабатывается своей, настроенной под конкретную станцию, копией программы обработки одиночных станций NSS. Копии NSS генерируют списки обнаруженных фаз и событий и передают их в программу ассоциации NAS, которая производит окончательную локацию и выдает результаты в бюллетени, в том числе, доступные через Интернет.
