Проверка технологии инфразвуковой локации фрагментов

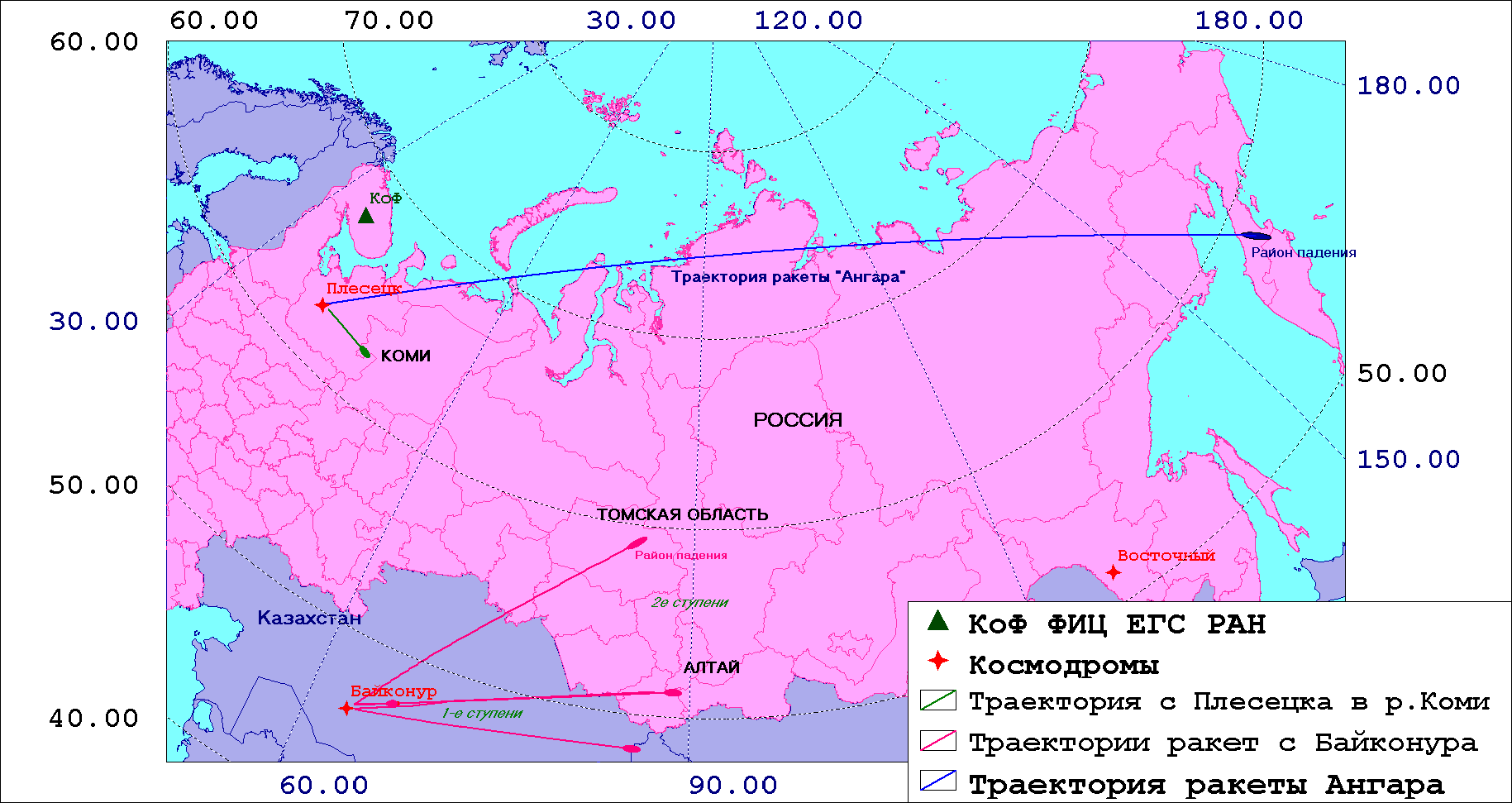

В течение 2009-2014 гг. сотрудники КоФ ФИЦ ЕГС РАН провели регистрацию инфразвуковых сигналов на 14 пусках ракет-носителей "Протон", "Союз" и "Ангара". География работ представлена на рисунке.

Оценивать результаты инфразвуковой локации проще на падениях первых ступеней. В этих случаях падает небольшое число крупных фрагментов, а на записях инфразвуковых групп четко видны мощные импульсы, каждый из которых соответствует одному фрагменту. Кроме того, эти фрагменты почти всегда находят, особенно в степях Казахстана. В отличие от существенно меньших по размеру обломков вторых ступеней, падающих в тайге или болотистой местности.

В качестве примера "полной" локации, т.е., локации по записям импульсов, для которых определены времена приходов на инфразвуковые группы, азимуты и амплитуды, рассмотрим обработку пуска р-н "Союз", состоявшегося 31.10.2012 с космодрома Байконур. В районе падения первой ступени были обнаружены 4 крупных фрагмента, их координаты замерены.

Инфразвуковые сигналы регистрировались четырьмя группами.

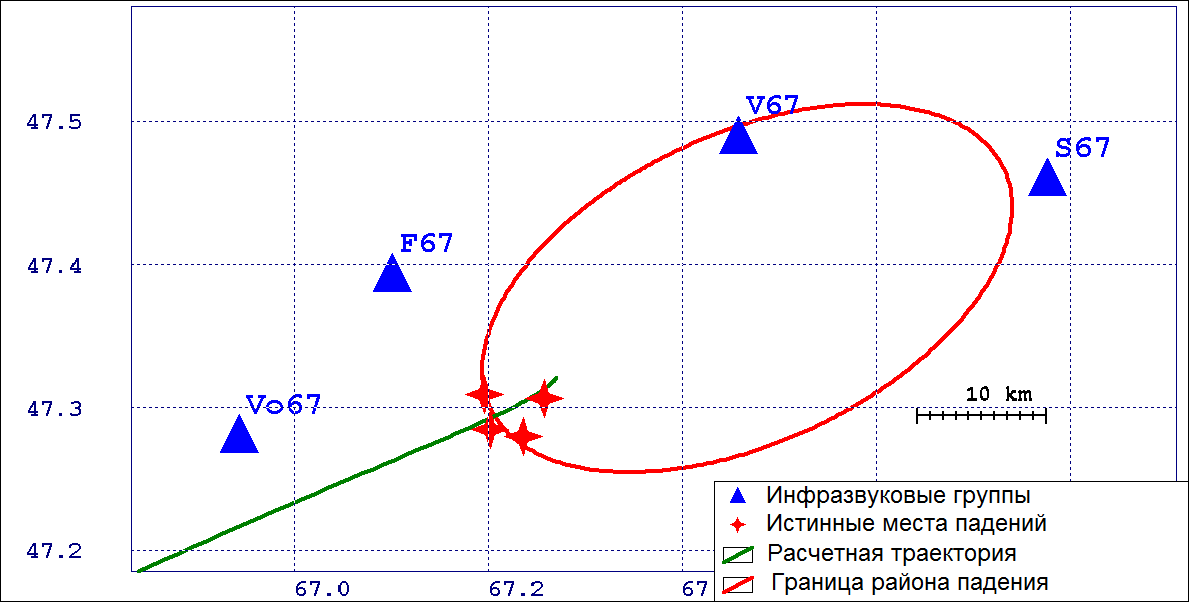

Расположение инфразвуковых групп и истинные места падний фрагментов.

Кроме того, для данного района и момента времени были известны результаты зондирования атмосферы - профили температуры и ветра до высоты 22 км. Поэтому было проверено несколько вариантов локации - по стандартной атмосфере и с использованием данных зондирования (результаты зондирования были объединены с модельными значениями температуры и ветра на высотах более 22 км, и по полученным профилям была рассчитана таблица времен пробега звуковых волн).

Результаты представлены на рисунке ниже. Все варианты локации дали приемлемую точность, немного лучше других оказалась локация с учетом зондирования атмосферы и амплитуд сигналов - в этом случае ошибки для трех из четырех фрагментов оказались меньше 1 км.

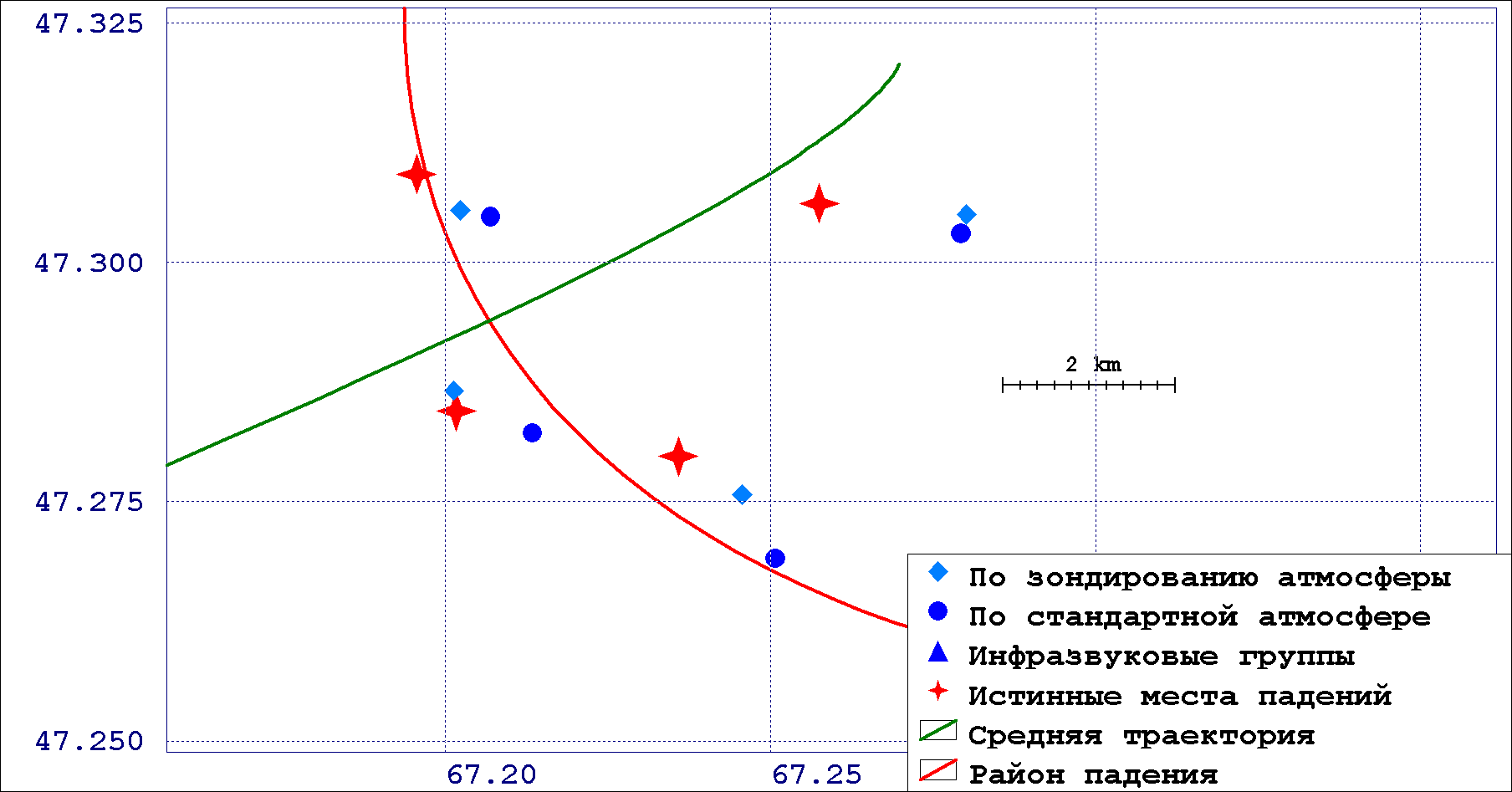

Результаты инфразвуковой локации фрагментов.

Оценить точность локации фрагментов вторых ступеней значительно сложнее. Большинство небольших по размеру обломков не находится вовсе. Отдельные фрагменты находятся поисковыми группами или местными жителями намного позже пуска. В подразделении ГКНПЦ им.Хруничева, занимающемся поиском, ведется база данных найденных фрагментов. Ниже приведена карта, содержащая сравнение результатов инфразвуковой локации с реальными координатами. Карта построена по выборке из упомянутой базы данных для района Телецкого озера (республика Алтай) и падений вторых ступеней ракет-носителей "Протон", зарегистрированных нашими экспедициями в 2009 и 2011-2012 годах.

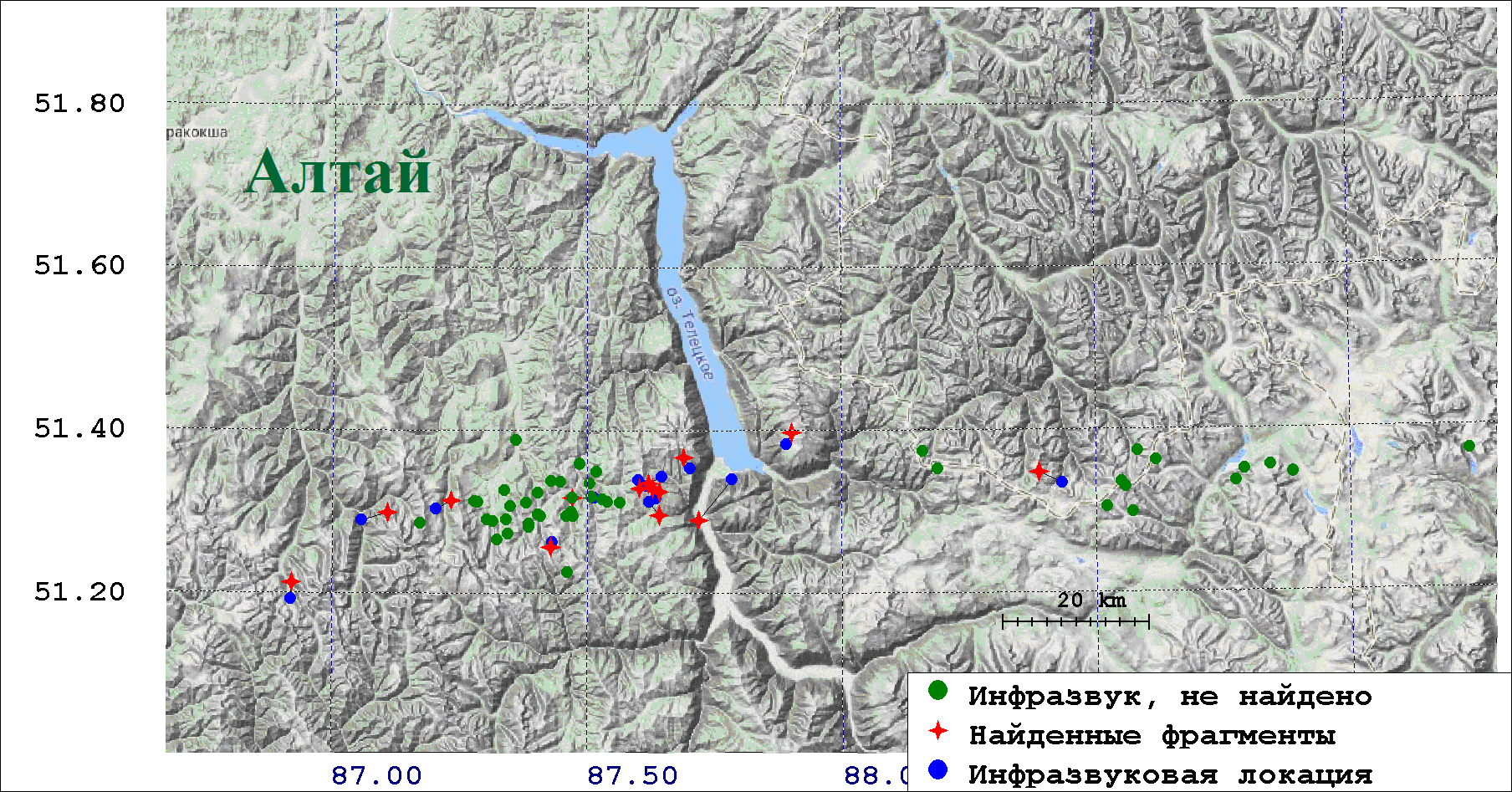

Сравнение результатов инфразвуковой локации фрагментов вторых ступеней ракет-носителей "Протон" и реально найденных фрагментов. По данным ГКНПЦ им. Хруничева.
