Архитектура системы сбора данных

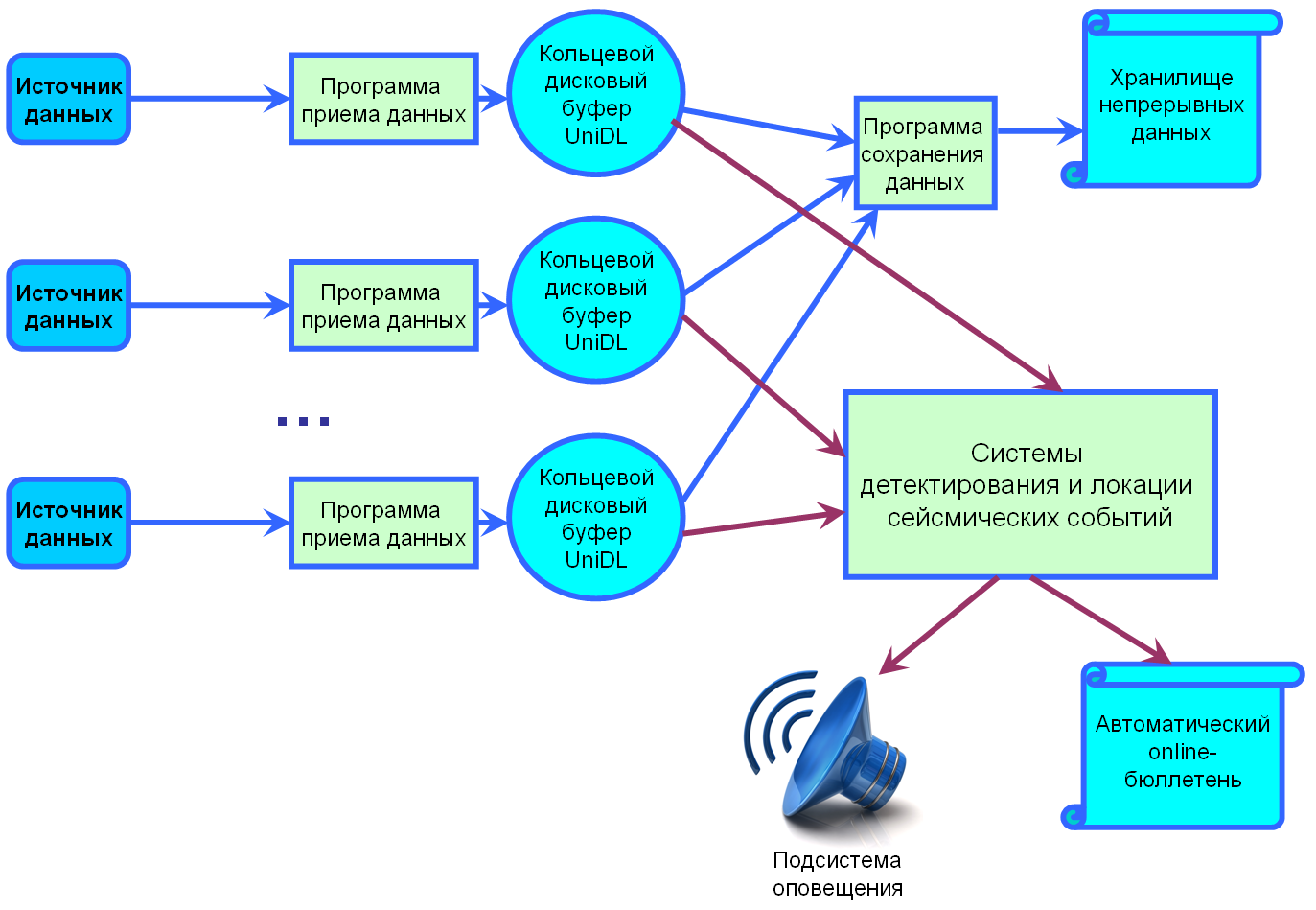

Архитектура системы сбора и обработки сейсмических данных КоФ ФИЦ ЕГС РАН представлена на схеме:

Данные поступают в систему из различных источников. В частности, это сейсмостанции и системы сбора данных собственно Кольского филиала ФИЦ ЕГС РАН. Для таких станций были разработаны программы передачи и приема данных, работающие через сеть Интернет по TCP/IP и UDP протоколам, через радиомодемы и через нуль-модемы.

Также в системе используются данные нескольких сейсмостанций сторонних организаций. Большинство из них передает данные по протоколу SeedLink, для приема данных разработана программа - клиент SeedLink.

Программы приема данных записывают поступающую информацию в кольцевые дисковые буферы унифицированного формата UniDL, которые, в свою очередь, доступны программам обработки и сохранения данных. Программа сохранения переписывает поступившие данные в хранилище непрерывных данных.

Автоматическая система детектирования и локации сейсмических событий NSDL работает по данным UniDL-буферов и создает онлайн-бюллетень сейсмических событий.

Кроме этого работает еще несколько программ автоматической обработки данных, в том числе автоматический детектор-локатор Auto, обнаруживающий и обрабатывающий события в Хибинском горном массиве. Результаты его работы передаются в Центр Геофизического Мониторинга (ЦГМ) ОАО "Апатит" в режиме времени, близком к реальному.
