Программа интерактивной локации сейсмических и инфразвуковых событий LOS

LOS (LOcator of Seismicity) - программа интерактивной локации инфразвуковых и сейсмических событий, разработанная в КоФ ФИЦ ЕГС РАН в 2020-2024 годах и заменившая использовавшуюся ранее программу ELRESS. Прототипом программы LOS явилась программа LORS2, разработанная в рамках проекта по объединению сейсмических сетей КоФ ФИЦ ЕГС РАН и КФ АО "Апатит".

С помощью данного программного продукта решаются следующие задачи:

  • Доступ к сейсмическим и инфразвуковым данным:
    • Чтение и работа с данными в формате CSS 3.0, дополненном базой данных
    • Конвертация данных в формат CSS 3.0 из множества прочих сейсмологических форматов
    • Доступ к кольцевым буферам формата UniDL, в которые поступают данные с систем сбора КоФ ФИЦ ЕГС РАН
    • Доступ к пополняемому в реальном времени сетевому хранилищу волновых форм КоФ
  • Ручная обработка сейсмических событий:
    • Фильтрация в произвольных диапазонах частот
    • Построение спектров и сонограмм
    • Расчет азимутов по сейсмической группе методом beamforming
    • Расчет азимутов по сейсмической группе по сдвигам между приходами волн на каналы
    • Анализ поляризации по трехкомпонентным станциям
  • Ручная локация сейсмических событий (по известным приходам волн P,S, Rg и азимутам):
    • Использование сложных скоростных моделей (3D, регионализация по Бондарю)
    • Формализованный метод засечек
    • Локация методом минимизации невязки оценки времени в очаге
    • Локация методом Generalized Beamforming (поиск по сетке)
    • Локация комбинацией этих методов
    • Локация на стохастическом графе с возможностью учета рельефа и пустых пространств, см программу "Сейсмоконфигуратор"
  • Анализ погрешностей локации и невязок скоростных моделей;
  • Ведение базы данных сейсмических событий:
    • База содержит волновые формы и прочую информацию
    • Язык для поиска и выборки сейсмических событий
    • Система генерации отчетов в виде документов в форматах DOC и HTML
    • Картографическое отображение
  • Распознавание типов сейсмических событий

ПРИМЕРЫ РАБОТЫ ПРОГРАММЫ LOS

Интерфейс программы LOS.

Построение сонограммы.

Расчет азимутов и кажущихся скоростей приходов инфразвуковых сигналов (система BarPlot).

Локация на стохастическом графе.

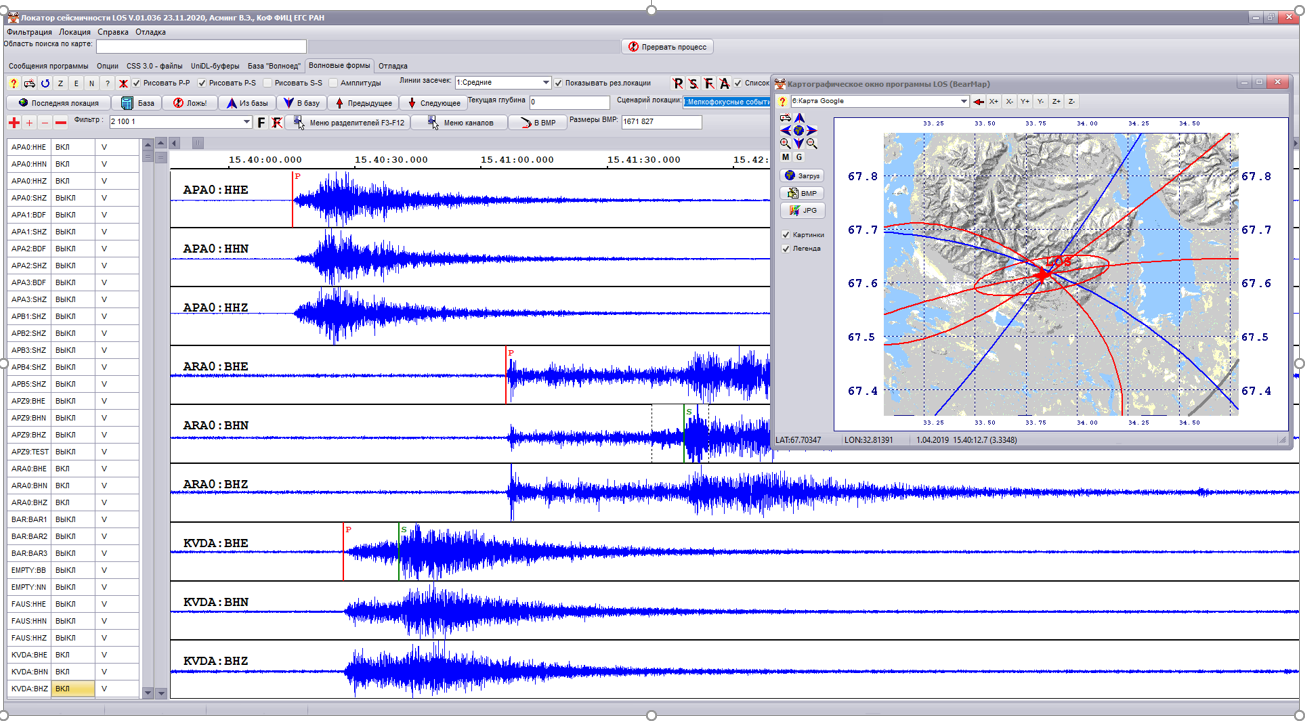

Интерфейс программы LOS

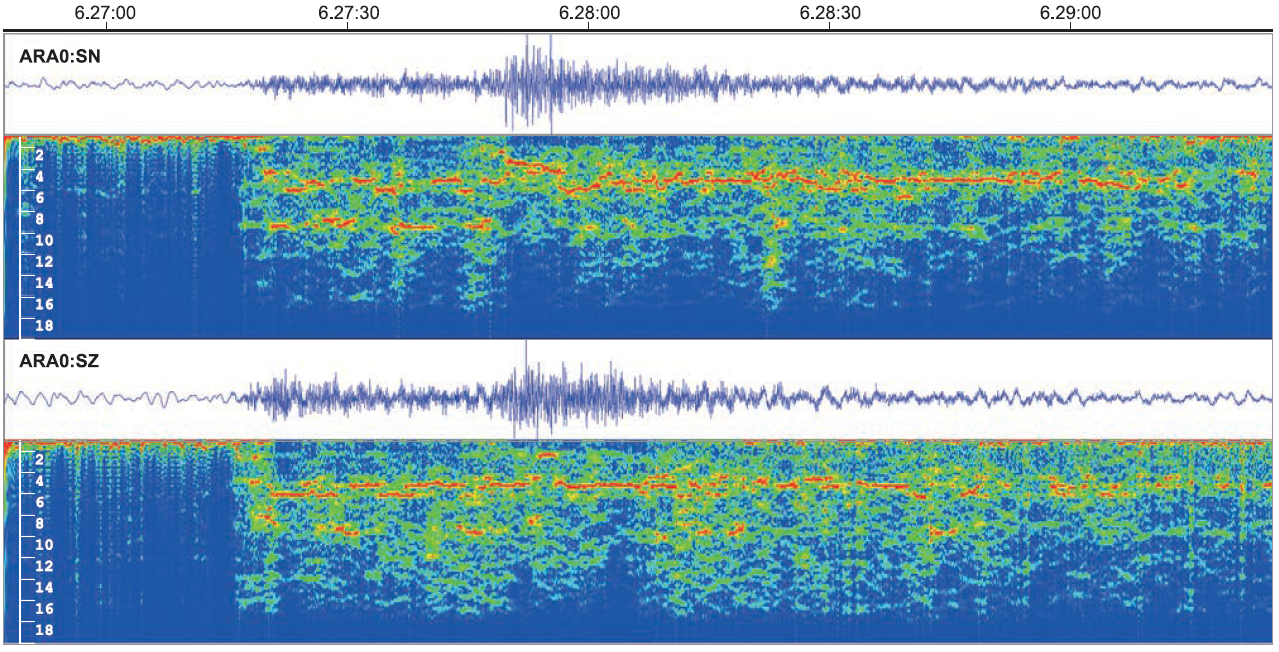

Построение сонограмм (спектральных диаграмм) в программе LOS

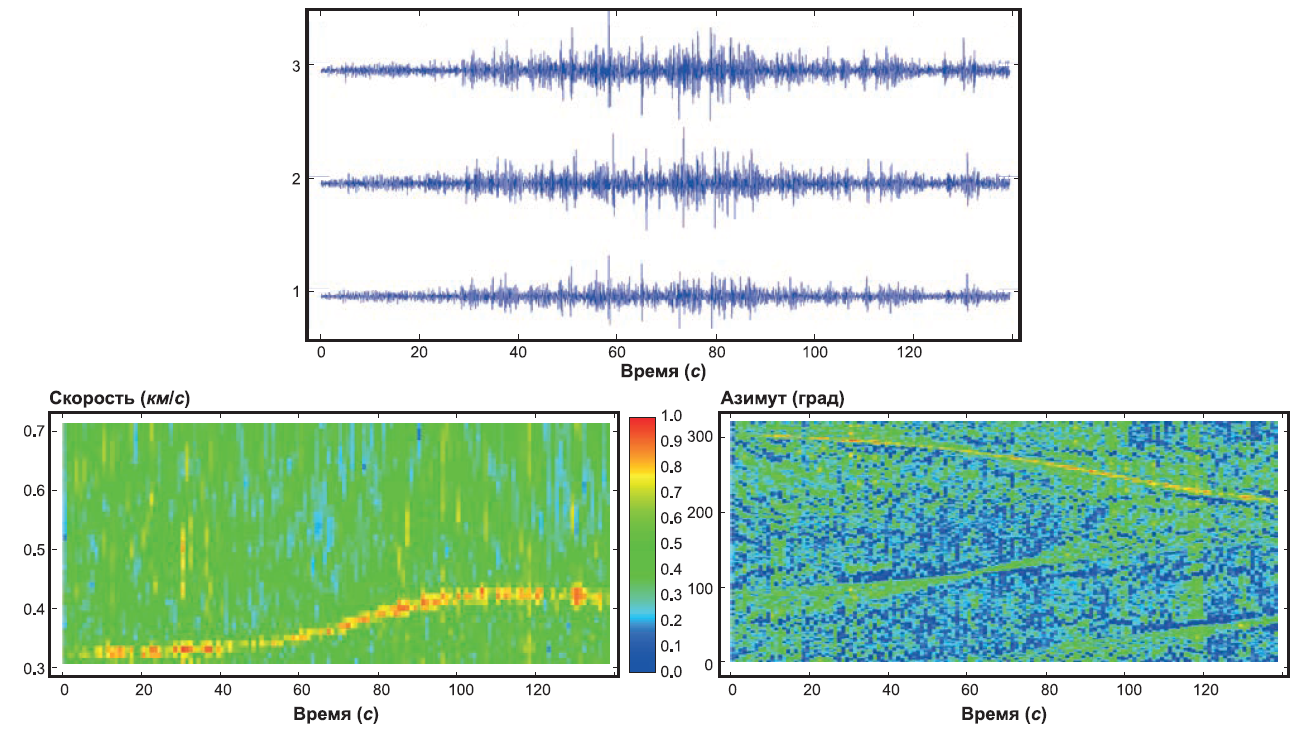

Анализ инфразвукового события подсистемой BarPlot программы LOS: Вверху – исходная запись инфразвукового сигнала тремя микробарографами. Слева – отображение оценок кажущейся скорости, красный цвет соответствует наиболее достоверной оценке. Справа - отображение оценок азимута. Нетрудно видеть, что сигнал порожден движущимся объектом

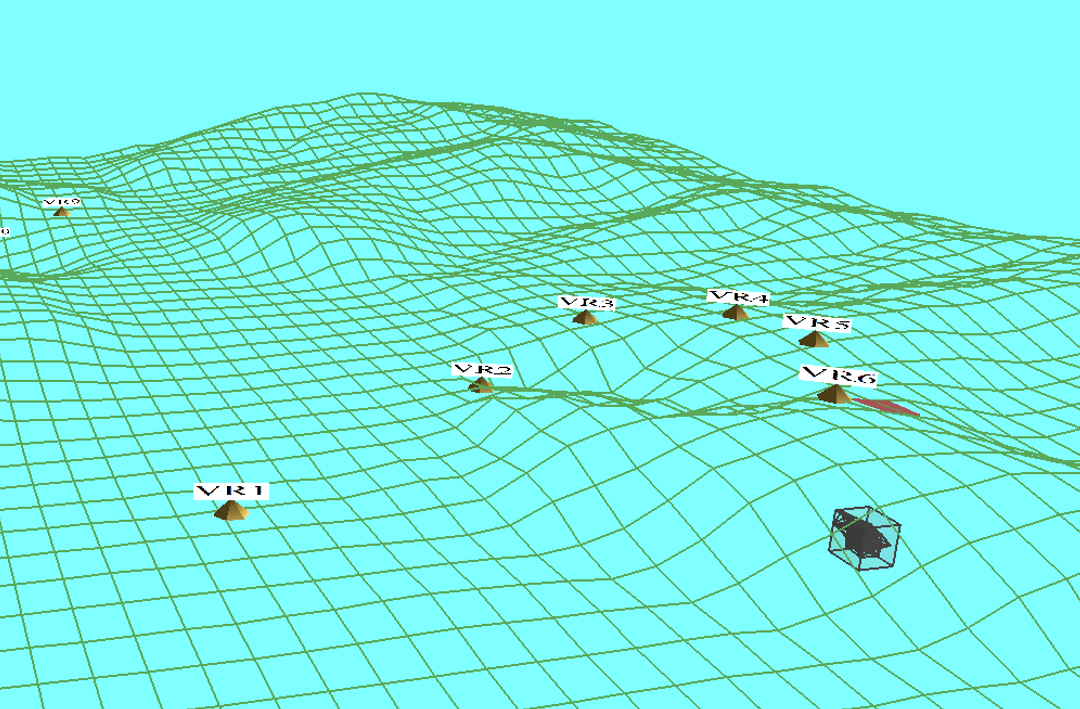

Локация на стохастическом графе с учетом рельефа
