Картографическая система BearMap

В 1999-2005 годах в КоФ ФИЦ ЕГС РАН была разработана картографическая программная система BEARMAP, ориентированная на представление геофизической информации. Система широко используется в КоФ ФИЦ ЕГС РАН, передана в ряд организаций. Большинство картографических иллюстраций на данной веб-странице были выполнены с помощью BEARMAP.

Смотрите также Полный HELP-файл системы BearMap, статью о BEARMAP (.DOC, in English, 0.5M).

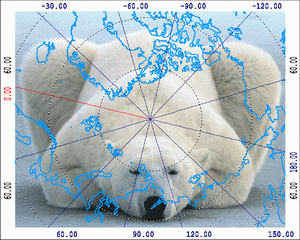

Система позволяет строить карты в равнопромежуточной проекции или в виде "глобуса", т.е., произвольной проекции сферы на плоскость (пример такого "глобуса" приведен на рисунке ниже).

Пример построения карт с помощью системы BEARMAP. Изображена векторная карта береговой линии, на которую наложены отсканированные фрагменты карт, привязанные к конкретным географическим координатам.

На карты могут быть нанесены следующие элементы (примитивы):

• векторные географические контуры, возможно, заштрихованные или залитые текстурой;
• растровые изображения, т.е., .BMP или .PCX-файлы с фрагментами карт, которые по опорным точкам могут быть привязаны к географическим координатам;
• линии, отображающие поведение некоторых функций, заданных на поверхности Земли - изолинии, профили, границы раздела;
• точки с заданными координатами, значениями некой функции и текстовой информацией (для таких точек создана подсистема поиска);
• значения неких функций, заданные в узлах прямоугольных сеток. Такие сетки могут генерироваться как самой BEARMAP по заданным изолиниям или наборам точек, так и импортироваться из других программ. По сеткам могут быть построены карты изолиний, трехмерные поверхности.

Пример отображения значения функции, исходно заданной на неравномерной системе точек (отображены на карте). Значения пересчитаны в прямоугольную сетку и нанесены на карту и 3-мерный рисунок.

Система позволяет легко масштабировать изображение, поворачивать глобус, измерять расстояние по карте. Сгенерированные BEARMAP карты могут быть распечатаны или сохранены в виде графических файлов.
